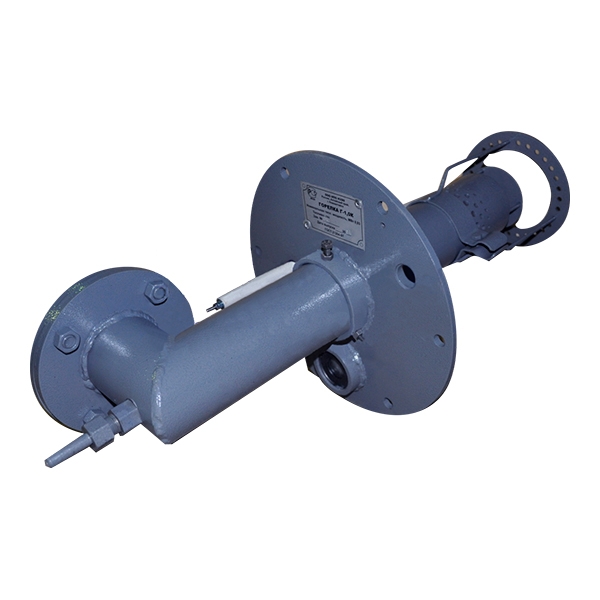

Горелка Г-1К

Устройство и принцип работы

Горелка Г-1К используется для создания контролируемого пламени, которым осуществляется полный выжег газового топлива в топке котла. Устройство имеет два основных блока: воздушный и газовый. Воздух попадает в горелку через корпус в завихритель вторичного воздуха в то время, как газ через газовые патрубки подается в кольцевой коллектор в газовом блоке и проходит через распределяющую перегородку. На выходе смесь поджигается. Сформированный факел направляется в топку.

Горелка Г-1К имеет специальные патрубки для установки фотодатчика, запальника и визуальную гляделку. Есть возможность дополнительной комплектации горелки и адаптации ее под жидкие виды топлива.

Условное обозначение

Горелка Г-1К, где:

• Г — это горелка газовая,
• 1 — номинальная тепловая мощность.
• К — предназначена для сжигания природного газа низкого давления в двухбарабанных водотрубных паровых котлах

Особенности и преимущества

• Быстрое зажигание приводит котел в рабочее состояние;
• Простая конструкция обеспечивает надежную работу;
• Высокий КПД котла получается за счет качественного сжигания топлива;
• Экономичный расход топлива обеспечивается полноценным сжиганием горючего;
• Простая и точная настройка, которая осуществляется путем регулирования подачи топлива в устройство;
• Компактное устройство позволяет удобно разместить горелку на стенку котла.

Размещение и установка

На горелку Г-1К необходимо установить фотодатчик. Для этого на ней есть специальный патрубок. Сама горелка Г-1К устанавливается в место, обозначенное в конструкции котла. К горелке подводятся топливо, настраивается ее мощность.

Эксплуатация и техническое обслуживание

Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение на работу с котельным оборудованием.

Комплекция

Горелка Г-1К поставляется в нескольких частях, подготовленных к сборке: корпус горелки, воздушный короб, завихритель, шиберная заслонка и воздуховод.
