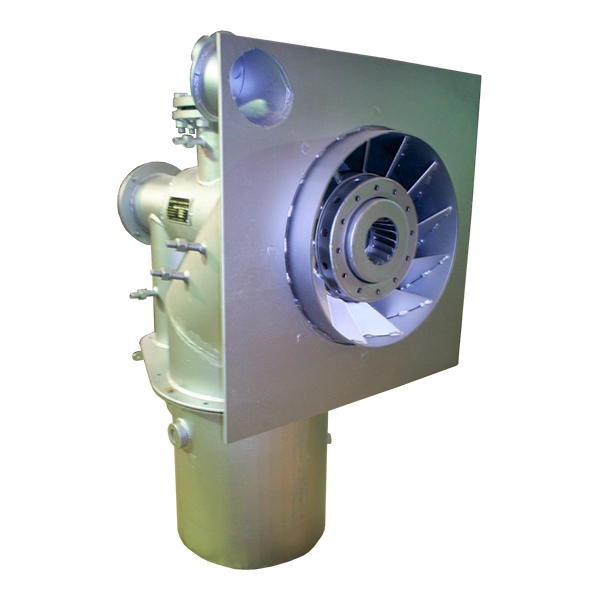

Горелка ГМГ-1,5

Горелка ГМГ-1,5 используется для полного выжига топлива в топках котлов ДКВр. Устройство предполагает сжигание жидкого топлива и газа низкого давления по отдельности. Допускается сжигание двух типов горючего одновременно в момент перехода от одного типа к другому.

В нашем интернет-магазине вы можете купить Горелка ГМГ-1,5 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Цена:
не указана
Затрудняетесь с выбором?

Устройство и принцип работы

Горелка ГМГ-1,5 состоит из паромеханической форсунки, газовоздушной части, лопаточных завихрителей первичного и вторичного воздуха и фланца.

Горючее по штуцеру направляется в корпус – каждый вид топлива по своему пути. Далее жидкое топливо отправляется в форсунку вместе с паром для его распыла, после чего смесь отправляется в камеру завихрения. В ней поток горючего закручивается и распыляется в топке.

Газ из корпуса отправляется в кольцевой канал, в камеру завихрения, после чего распыляется. Регулирование подачи горючего в топку происходит за счет степени подачи воздуха, которая регулируется дроссельным устройством. Необходимого соотношения можно добиваться как вручную, так и при помощи автоматических устройств.

Распыление жидкого топлива в горелке происходит через паромеханическую форсунку. Чтобы она имела длительный срок службы, ее детали изготавливаются из термрообработанной стали ХВГ.

Условное обозначение

Горелка ГМГ-*, где:

  • ГМГ — это «газомазутная»,
  • * — номинальная тепловая мощность.

Особенности и преимущества

  • Высокий КПД котла получается за счет качественного сжигания топлива;
  • Экономичный расход топлива обеспечивается полноценным сжиганием горючего;
  • Простая и точная настройка, которая осуществляется путем регулирования подачи топлива в устройство;
  • Компактность устройства достигается за счет совмещения двух горелок в одной.

Размещение и установка

Горелка ГМГ-1,5 крепится к топке котла с помощью фланца при монтаже самого котла. Также необходимо установить запально-защитное оборудование, гляделки и фотодатчик. Для этого на устройстве есть специальный патрубок.

Эксплуатация и техническое обслуживание

Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение на работу с котельным оборудованием.

Комплектация

Газомазутная горелка ГМГ-1,5 поставляется в нескольких частях, подготовленных к сборке: корпус горелки ГМГ-1,5, газовоздушная и газораспределительная части, паромеханическая форсунка и фланец, регулирующий степени и угла подачи горючего.

Горелка ГМГ-1,5 монтируется в процессе установки котла. При заказе горелки необходимо уточнить направление завихрения воздуха, в зависимости от расположения горелки в топке котла. ЗЗУ в комплект не входит.

Характеристики
Серия
ГМГ
Вид топлива
Мазут
Номинальное давление газа перед горелкой
5, Па
Масса
90, кг
Номинальное давление жидкого топлива
1.6, кПа
Вид топлива
Газ
Мощность
1.74, МВт
Номинальный расход газа
180, м³/ч
Номинальный расход жидкого топлива
160, кг/ч
Мощность
1.5, Гкал
