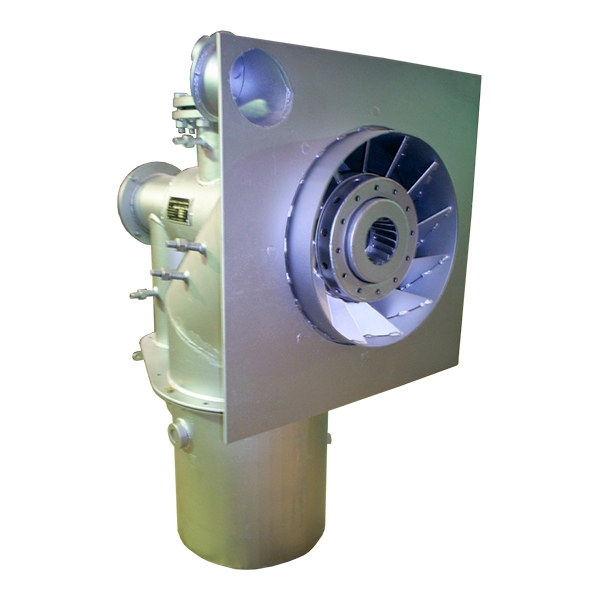

Горелка ГМГ-2

Горелка ГМГ-2 используется для полного выжига топлива в топках котлов ДКВр. Устройство предполагает сжигание жидкого топлива и газа низкого давления по отдельности. Допускается сжигание двух типов горючего одновременно в момент перехода от одного типа к другому.

В нашем интернет-магазине вы можете купить Горелка ГМГ-2 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Цена:
не указана
Затрудняетесь с выбором?

Устройство и принцип работы

Горелка ГМГ-2 состоит из паромеханической форсунки, газовоздушной части, лопаточных завихрителей первичного и вторичного воздуха и фланца.

Горючее по штуцеру направляется в корпус – каждый вид топлива по своему пути. Далее жидкое топливо отправляется в форсунку вместе с паром для его распыла, после чего смесь отправляется в камеру завихрения. В ней поток горючего закручивается и распыляется в топке.

Газ из корпуса отправляется в кольцевой канал, в камеру завихрения, после чего распыляется. Регулирование подачи горючего в топку происходит за счет степени подачи воздуха, которая регулируется дроссельным устройством. Необходимого соотношения можно добиваться как вручную, так и при помощи автоматических устройств.

Распыление жидкого топлива в горелке происходит через паромеханическую форсунку. Чтобы она имела длительный срок службы, ее детали изготавливаются из термрообработанной стали ХВГ.

Условное обозначение

Горелка ГМГ-*, где:

  • ГМГ — это «газомазутная»,
  • * — номинальная тепловая мощность.

Особенности и преимущества

  • Высокий КПД котла получается за счет качественного сжигания топлива;
  • Экономичный расход топлива обеспечивается полноценным сжиганием горючего;
  • Простая и точная настройка, которая осуществляется путем регулирования подачи топлива в устройство;
  • Компактность устройства достигается за счет совмещения двух горелок в одной.

Размещение и установка

Горелка ГМГ-2 крепится к топке котла с помощью фланца при монтаже самого котла. Также необходимо установить запально-защитное оборудование, гляделки и фотодатчик. Для этого на устройстве есть специальный патрубок.

Эксплуатация и техническое обслуживание

Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение на работу с котельным оборудованием.

Комплектация

Газомазутная горелка ГМГ-2 поставляется в нескольких частях, подготовленных к сборке: корпус горелки ГМГ-2, газовоздушная и газораспределительная части, паромеханическая форсунка и фланец, регулирующий степени и угла подачи горючего.

Горелка ГМГ-2 монтируется в процессе установки котла. При заказе горелки необходимо уточнить направление завихрения воздуха, в зависимости от расположения горелки в топке котла. ЗЗУ в комплект не входит.

Характеристики
Серия
ГМГ
Вид топлива
Мазут
Мощность
2, Гкал
Номинальное давление жидкого топлива
2, кПа
Номинальный расход газа
235, м³/ч
Вид топлива
Газ
Мощность
2.33, МВт
Номинальное давление газа перед горелкой
3.6, Па
Номинальный расход жидкого топлива
210, кг/ч
Масса
90, кг
