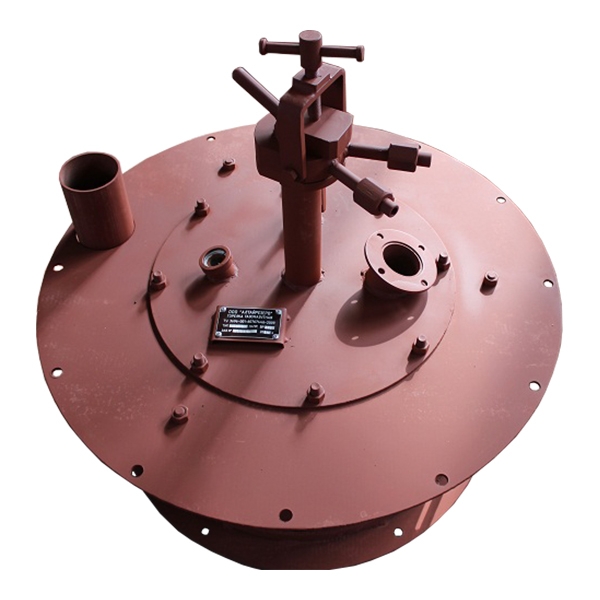

Горелка ГМП-16

Устройство и принцип работы

Горелка ГМП-16 предназначена для создания контролируемого пламени, которым осуществляется полный выжег топлива в топке котла. Устройство имеет три основные части: газовую, воздушную и жидкостную. Чтобы получить высокий КПД котлов, в горелке газоообразное или жидкое топливо подготавливается к сжиганию путем смешивания с воздухом.

Насыщенное воздухом топливо отправляется в камеру завихрения, поток закручивается вправо и поджигается. Сформированный факел направляется в топку котла.

Угол подачи топлива и глубина форсунки регулируется фланцем. Распыление мазута в горелке происходит через паромеханическую форсунку. Чтобы она имела длительный срок службы, ее детали изготавливаются из термрообработанной стали ХВГ.

Условное обозначение

Горелка ГМП-16, где:

• ГМ — это «газомазутная»,
• П — правое направление закручивания воздуха,
• 16 - номинальная тепловая мощность.

Особенности и преимущества

• Высокий КПД котла получается за счет качественного сжигания топлива;
• Экономичный расход топлива обеспечивается полноценным сжиганием горючего;
• Простая и точная настройка, которая осуществляется путем регулирования подачи топлива в устройство;
• Компактное устройство достигается за счет совмещения двух типов горелок в одной.

Размещение и установка

На горелку необходимо установить защитное устройство и фотодатчик. Для этого на ней есть специальный патрубок. Сама горелка ГМП-16 устанавливается в топке котла типа ДЕ в место, обозначенное в конструкции котла. К горелке подводятся два вида топлива, настраивается ее мощность.

Эксплуатация и техническое обслуживание

Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение на работу с котельным оборудованием.

Комплекция

Газомазутная горелка поставляется в нескольких частях, подготовленных к сборке: корпус горелки ГМП-16, газовоздушная и газораспределительная части, паромеханическая форсунка и фланец для регулирования степени и угла подачи топлива.
